产品名称：HDW41X 型多功能无声止回阀
产品说明：HDW41X 型多功能无声止回阀主要用于高层建筑，加压输水泵的出水口处，水泵开启时阀门自动缓慢开启；水泵停止时，实现速闭，缓闭两阶段关闭，能够彻底消除水锤。
发布时间：2011-8-11 15:43:19
浏览：
【产品特点】
1、可取代水泵出口处的蝶阀，闸阀等，属一体多用阀
2、无震动，无噪音，性能稳定，安全可靠
3、体形小，重量轻，结构简单
4、密封效果好，耐摩擦，适用寿命长
【性能参数】
|
型号
|
HDW41X-10
|
HDW41X-16
|
HDW41X-25
|
|
|
公称压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
公称通径（mm）
|
50～250
|
|||
|
最高工作压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
密封试验压力（MPa）
|
1.0
|
1.6
|
2.5
|
|
|
阀体试验压力（MPa）
|
1.5
|
2.5
|
3.75
|
|
|
主要零件材料
|
阀体
|
铸铁、铸钢、不锈钢
|
||
|
阀瓣
|
天然橡胶75％、不锈钢
|
|||
|
活塞
|
不锈钢
|
|||
|
微量调节阀
|
压铸黄铜
|
|||
主要外形和连接尺寸
| 公称通径 | 安装方式 | 阀长L(mm) | 管螺及法兰直径(mm) | 开启高度H(mm) | 螺栓孔中心距(mm) | 螺栓孔数直径 | 重量 kg |
| 50 | 法兰连接 | 230 | 160 | 210 | 125 | 4-18 | 16 |
| 65 | 290 | 180 | 250 | 145 | 4-18 | 24 | |
| 80 | 310 | 195 | 290 | 160 | 8-18 | 35 | |
| 100 | 350 | 215 | 320 | 180 | 8-18 | 50 | |
| 125 | 400 | 245 | 380 | 210 | 8-18 | 72 | |
| 150 | 480 | 280 | 420 | 240 | 8-18 | 98 | |
| 200 | 533 | 335 | 500 | 295 | 12-23 | 150 | |
| 250 | 622 | 405 | 580 | 355 | 12-25 | 230 | |
| 300 | 698 | 460 | 730 | 410 | 12-25 | 390 | |
| 350 | 787 | 520 | 830 | 470 | 16-25 | 500 |

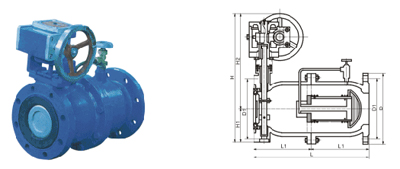

【结构图片】
