产品名称:对夹式氟密封蝶阀
产品说明:对夹式氟密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中,在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用,可在任意位置安装。
发布时间:2011-8-11 14:48:02
浏览:
![](img/productshowbg.gif)
D73H-10/16/25 对夹式氟密封蝶阀主要外形连接尺寸
公称通径 | 结构长度标准值 | 外形尺寸(参考值) | 法兰尺寸和螺栓孔尺寸(标准值) | 参考重量 | |||||||||||
1.0MPa | 1.6MPa | 2.5MPa | |||||||||||||
毫米 | 英寸 | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a | ||
50 | 2 | 43 | 265 | 330 | 250 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 8 |
65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 9 |
80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 11 |
100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | 13 |
125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | 22 |
150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° | 24 |
D43H-10/16/25 对夹式氟密封蝶阀主要外形连接尺寸
公称通径 | 结构长度标准值 | 外形尺寸(参考值) | 法兰尺寸和螺栓孔尺寸(标准值) | 参考重量 | ||||||||||||||
1.0MPa | 1.6MPa | 2.5MPa | ||||||||||||||||
毫米 | 英寸 | L | L2 | H | H1 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | (kg) |
50 | 2 | 108 | 265 | 325 | 240 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 14 |
65 | 21/2 | 112 | 265 | 340 | 250 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 17 |
80 | 3 | 114 | 320 | 355 | 255 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 20 |
100 | 4 | 127 | 320 | 400 | 275 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 | 22 |
125 | 5 | 140 | 340 | 435 | 300 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 | 37 |
150 | 6 | 140 | 390 | 455 | 310 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 | 43 |

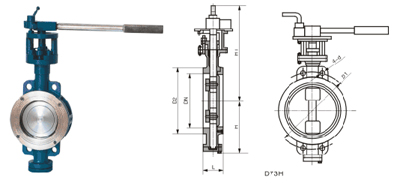

【结构图片】
